GRT8-D斷電延時型時間繼電器憑借其創新的延時機制與堅固設計，成為保障電力中

斷場景下系統安全、連續運行的基石元件。無論是守護生命安全的醫療急救設備，還是

維系公共安全的消防系統，或是工業流程穩定的控制回路，GRT8-D都能提供值得

信賴的延時解決方案，以精密的時序控制，構筑關鍵的安全防線。

GRT8-D斷電延時型時間繼電器產品優勢：

GRT8-D斷電延時繼電器集精準時間控制、斷電持續運行能力、超強環境適應性及緊湊設

計于一身，其核心優勢在于：

1、致可靠性：內置儲能機制斷電瞬間無縫接管，延時精準穩定。

2、部署靈活高效：超寬電壓兼容性與迷你尺寸，輕松集成于各類新舊系統。

3、安全關鍵保障：為應急照明、生命支持設備、消防設施等提供不可或缺的“安全時間

窗”。

4、運維簡便直觀：清晰的LED指示與旋鈕設定，大幅降低調試與維護成本

GRT8-D斷電延時型時間繼電器產品特點：

1. 精準延時，靈活可控：

提供 0.1秒至10分鐘 的寬范圍延時設定，用戶可通過面板旋鈕直觀、便捷地進行無級

調節，滿足從瞬間響應到持續保障的不同精度需求。

2. 內置儲能，斷電無憂：

集成高性能儲能電容，在主電源意外中斷后，能獨立維持繼電器內部電路穩定運行，

長支撐延時動作達10分鐘，關鍵控制指令在無外電環境下可靠執行。

3. 超寬電壓，兼容性強：

支持 AC/DC 12V 至 240V 的超寬工作電壓范圍，輕松適配全球主流工業控制電壓標

準，簡化選型與系統集成難度。

4. 狀態可視，一目了然：

配備高亮LED工作狀態指示燈，實時直觀顯示繼電器運行、延時及斷電儲能狀態，便

于現場快速監控與故障診斷。

5. 致緊湊，節省空間：

采用超薄設計，寬度僅18mm，支持標準35mm DIN卡軌安裝，優化控制柜空間

利用率，尤其適用于高密度集成場合。

GRT8-D斷電延時型時間繼電器產品應用：

GRT8-D的核心價值在于為斷電后的關鍵系統提供“安全緩沖期”，廣泛應用于：

1、后備電源安全切換與延時關閉：

- 緊急照明系統：市電故障后，應急燈持續照明足夠時間（如疏散通道指示），

待備用電源（如UPS/發電機）穩定啟動或人員安全撤離后自動關閉，避免能源浪費。

- 電壓暫降/故障保護：在主電源發生瞬間跌落或短時中斷時，維持控制回路穩定，防

止設備誤動作，待電壓恢復正常后有序執行關機或切換邏輯。

 2、生命支持與安全設備保障：

- 急救呼吸機/醫療設備：在市電中斷且備用電池啟動的過渡期，持續供氧或維持

設備關鍵功能運行，為患者生命安全爭取寶貴時間。

- 消防系統關鍵控制：

    · 消防門/防火卷簾控制：保障斷電后防火分隔設施能按預設時間完成關閉動作（如

延時釋放電磁鎖），阻斷火勢蔓延，同時預留安全疏散通道。

    · 排煙風機控制：在市電中斷、應急電源啟動期間，維持排煙系統按預設邏輯延時

運行，人員疏散路徑暢通。

- 工業過程安全停機：控制生產設備在市電故障后執行有序停機程序（如設備冷卻、

復位），防止機械損傷或工藝中斷造成損失。

GRT8-D斷電延時型時間繼電器技術參數：

功能

電源端子

額定控制電源電壓

消耗功率

電源允許波動范圍

額定沖擊耐受電壓

額定絕緣電壓

電源指示燈

延時范圍

設定方式

設定精度

重復精度

小上電時間

溫度波動誤差

1組轉換觸點

：Ith:16A;AC-15:Ue/le:250V/5A

小切換功率

500mW

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

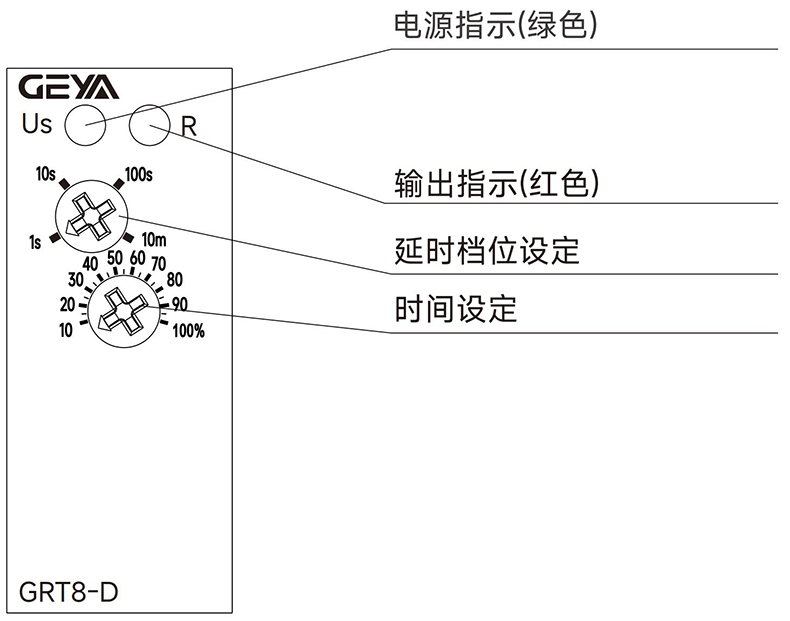

GRT8-D斷電延時型時間繼電器時間設定：

旋鈕1：延時檔位設定，s表示秒，m表示分

旋鈕2：延時時間細調，10%~100%可調。

延時時間=旋鈕1×旋鈕2。

例1：

需要設定5秒，可將旋鈕1設為10s，旋鈕2設為50%，延時時間=10s×50%=5s。

例2：

需要設定8分，可將旋鈕1設為10m，旋鈕2設為80%，延時時間=10m×80%=8m。

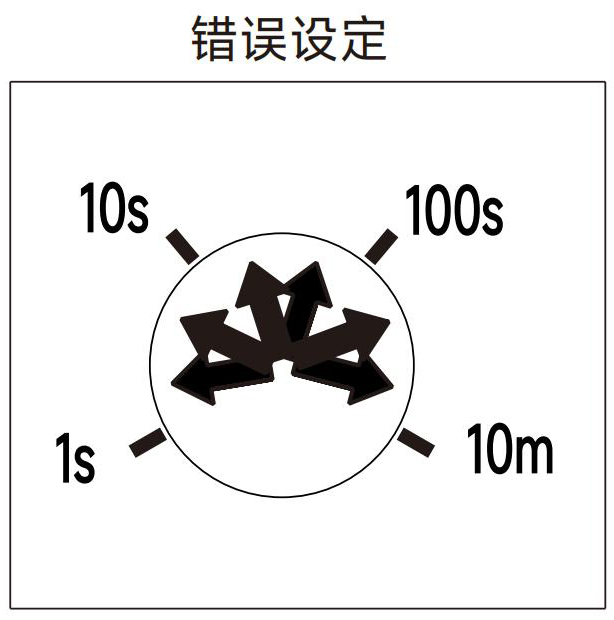

注意事項：

圖中箭頭所指位置為錯誤的設定位置，延時檔位只能設定在1s、10s、100s、10m四

個位置，請不要偏離刻度。

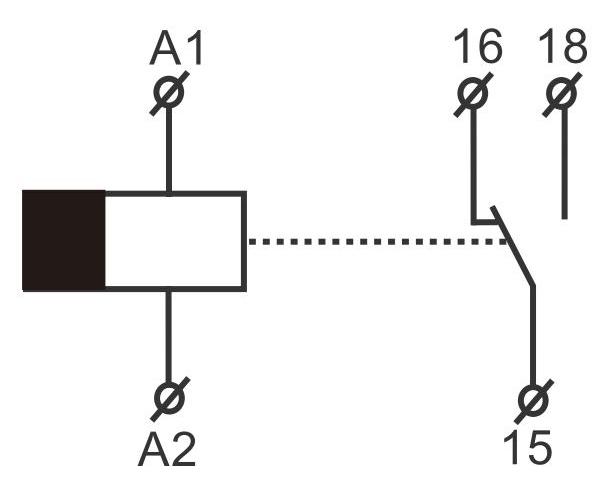

GRT8-D斷電延時型時間繼電器產品接線：

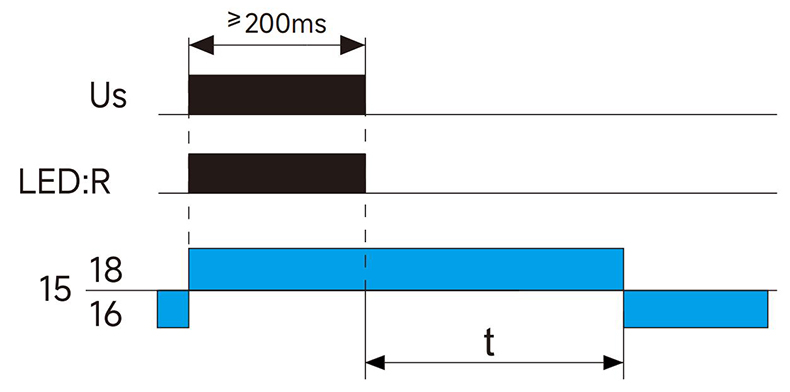

繼電器A1-A2未通電時，15-16閉合，15-18斷開，當繼電器A1-A2通電，15-16立

即斷開，15-18立即閉合，當繼電器A1-A2失電，15-18延時t后斷開，15-16延時t后閉

合。

注意：

1、為保證斷電后延時和動作正常，產品通電時間至少200ms,以保證產品內部儲能電容

正常充電。

2、因內置磁保持繼電器工作特性，運輸過程中可能因為強烈振動導致15-18誤閉合，安

裝后可將延時設為1秒，再通電并斷電，繼電器1秒后即可復位(15-16閉合,15-18斷開)。

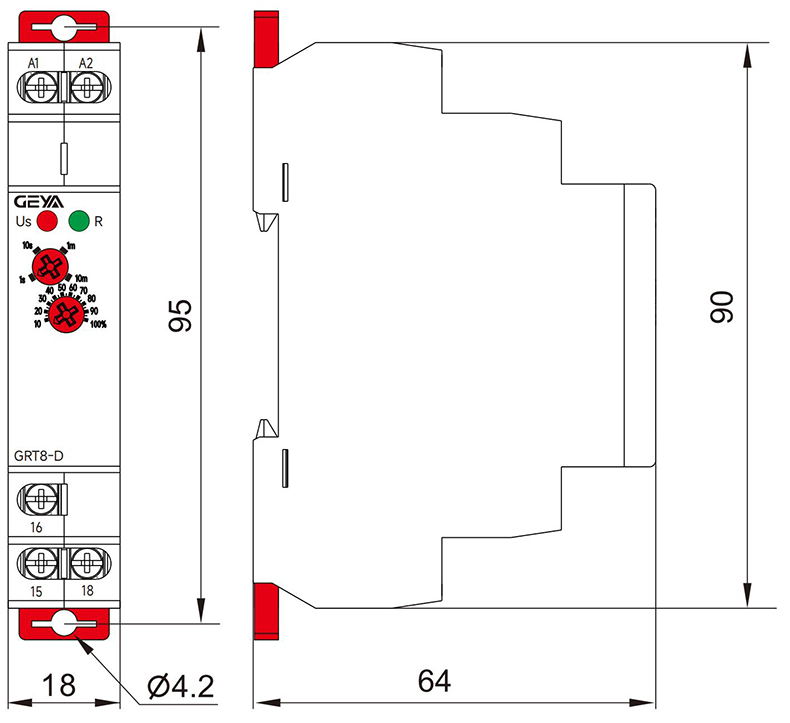

GRT8-D斷電延時型時間繼電器產品尺寸：
