一、為什么選擇GRD9L-R型自動重合閘？

GRD9L-R型自動重合閘具有適配性強、運行穩定等特點，以提升供電可靠性為核心，可有效解決線路跳閘后人工合閘的煩瑣痛

點，大幅降低運維成本；同時配備多重安全防護機制與靈活操作模式，能夠精準滿足智能電網用戶端、農網改造、分布式電源并網側

等不同場景的用電安全需求，性價比優勢。

1.  省心高效：針對電力系統中雷擊、風害等常見誘因引發的瞬時性故障，斷路器/漏保開關跳閘后可自動完成重合閘操作，無需

人工現場干預，既減少人工維護成本，又大幅提升故障處置效率；同時可精準區分永久性故障，避免無效重合，進一步保障供電可靠

性。

2.  安全可靠：內置機械與電子雙鎖保護功能，檢修期間可有效鎖止合閘操作，從源頭規避誤操作風險；配備完善的故障報警機

制，若15分鐘內連續合閘失敗，將通過輔助觸頭及時發出報警信號，精準提示永久性故障，降低線路安全隱患。

3.  適配性廣：可通過更換手柄適配不同規格的斷路器、漏保開關，支持搭配多種輔助配件，且兼容交流、直流多種額定電壓，廣

泛適配智能電網、農網改造、分布式電源并網側等多類用電場景，兼顧民用與工業領域的多樣化需求。

4.  耐用易安裝：產品機械壽命可達10000次，電壽命4000次，損耗低、耐用性強；采用Din rail EN/IEC 60715標準導軌安裝方

式，安裝位置靈活，操作機構僅18mm寬度，可有效節省安裝空間，適配各類配電柜體的安裝需求。

5.  狀態清晰：配備紅綠雙色LED指示燈，可實時顯示設備上電、跳閘、重合延時等工作狀態，狀態直觀、一目了然，無需專業人

員，普通運維人員即可快速判斷設備運行情況，排查基礎運行問題。

二、GRD9L-R型自動重合閘的特點

1.  重合閘可控：內置3次重合閘設計，契合行業主流標準，重合時間按預設程序執行（次10秒、第二次60秒、第三次300秒）；

若合閘成功后15分鐘內無再次跳閘，重合次數將自動清零，可精準適配瞬時性與永久性故障的處置需求，提升供電連續性。

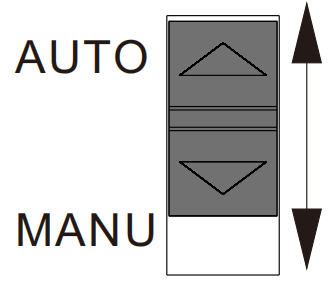

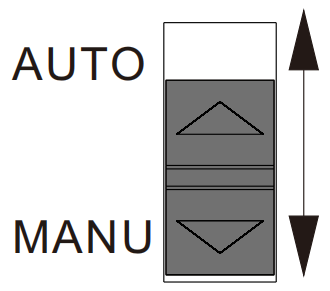

2.  操作模式靈活：配備手動/自動雙向選擇開關，AUTO模式下自動重合閘功能正常啟用，滿足無人值守場景需求；MANU模式

下自動重合功能關閉，跳閘后需手動合閘并清零重合次數，兼顧自動運維與手動管控的雙重需求。

3.  低耗穩定：產品待機功耗低，直流待機功耗僅1W、交流待機功耗1VA，動作功耗可控；電壓波動適應范圍達±10%，可穩定

適應不同電壓環境，保障設備長期穩定運行。

4.  環境適應性強：工作環境溫度范圍為-20°C至+55°C，存儲運輸溫度范圍為-35°C至+75°C，可適應高溫、低溫等多種惡劣環

境，防護等級達IP20，能應對各類復雜工況。

5.  可定制化：支持根據實際需求，定制重合閘次數、延時時間等核心功能，訂貨時只需注明匹配的斷路器/漏保開關規格，即可

實現精準適配，滿足不同場景的個性化需求。

三、GRD9L-R型自動重合閘的應用

1.  電網終端線路：廣泛應用于各類電網終端線路、農網改造線路及智能電網用戶端，可自動處理線路瞬時性跳閘故障，精準區

分永久性故障，有效提升供電可靠性，減少停電損失，契合電力系統反事故措施要求。

2.  無人值守場景：適配無人值守移動電話基站等場景，無需人工現場合閘，可自動恢復供電，保障基站持續穩定運行，大幅降

低運維成本，高效解決無人場景人工合閘的痛點。

3.  民用及商用設備：可配套電梯、空調等民用、商用設備使用，能有效避免設備因意外跳閘停機，保障設備正常運行，減少因

停機造成的故障損失，提升設備運行穩定性。

4.  智能場景：適用于智能家居、智慧工廠及智能電網用戶端，契合智能化運維需求，可實現線路故障自動處置，精準區分瞬時

性與永久性故障，既提升場景智能化水平，又保障供電穩定性，適配分布式電源并網側應用需求。

5.  新能源領域：可配套新能源汽車充電樁、分布式電源并網側使用，能有效保障充電樁及分布式電源供電穩定，避免因跳閘導

致充電中斷或供電異常，提升充電體驗與分布式電源并網可靠性。

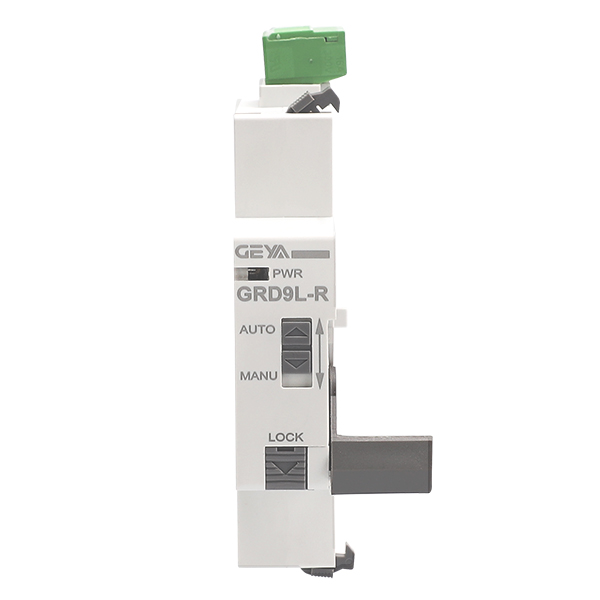

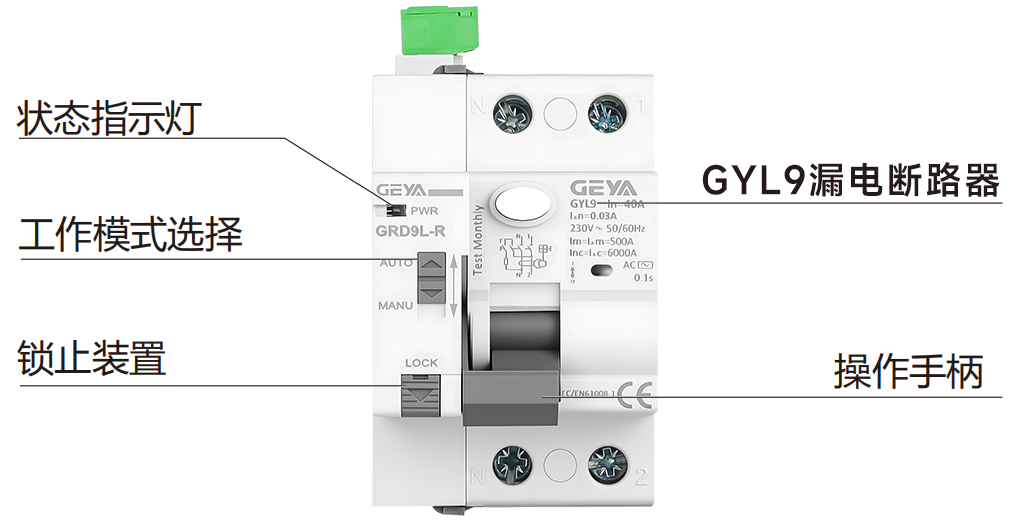

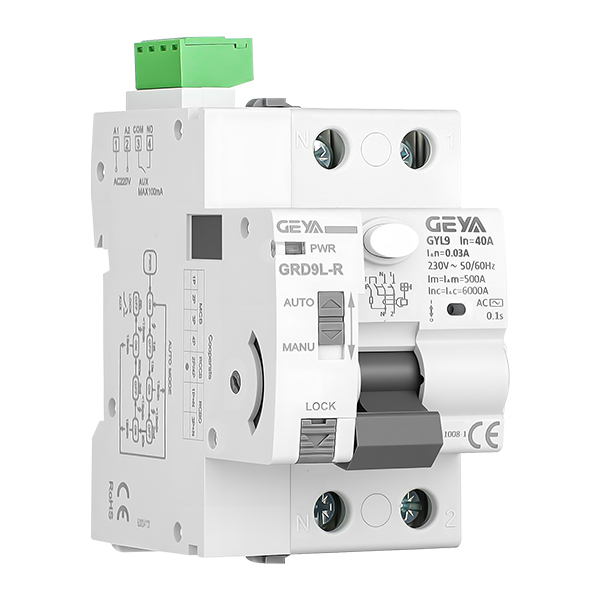

四、GRD9L-R型自動重合閘產品面板

五、GRD9L-R型自動重合閘技術參數

六、GRD9L-R型自動重合閘尺寸與安裝

（一）產品尺寸

1、重合閘尺寸

2、搭配RCCB尺寸

3、搭配MCB尺寸

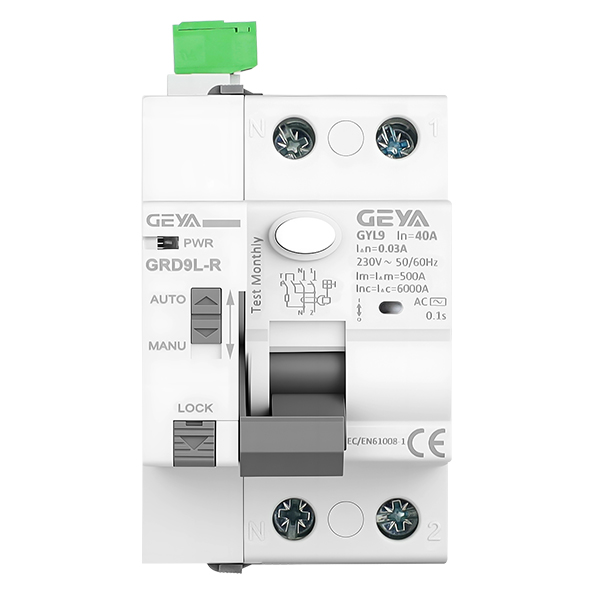

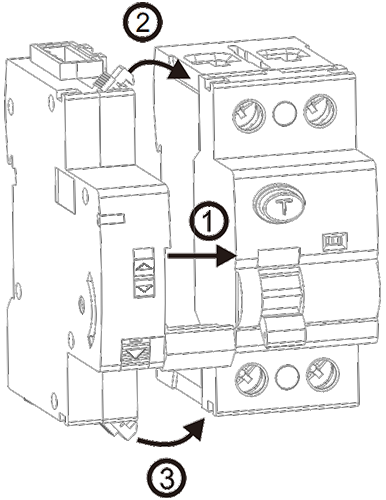

（二）搭配RCCB安裝

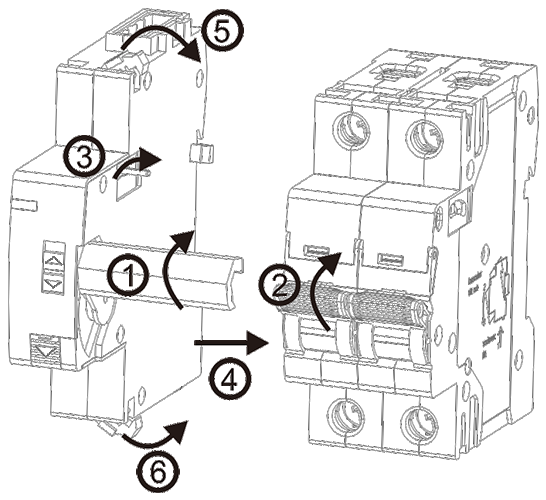

（三）搭配MCB安裝

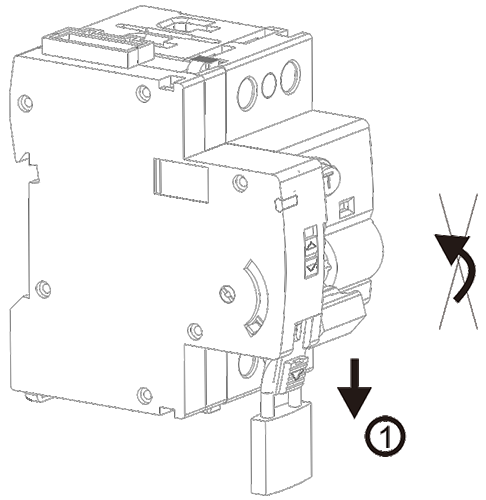

（四）合閘鎖止

注: 當進行電路檢修時，請拉下鎖扣,并掛上掛鎖，此時無法手動操作合閘，請勿強行合閘。

（五）搭配附件安裝

（六）注意事項

七、GRD9L-R型自動重合閘產品接線

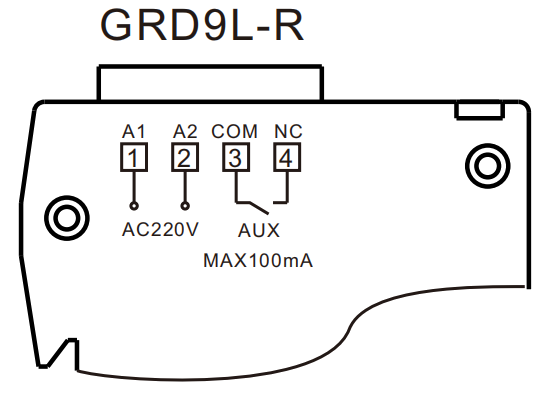

（一）產品接線

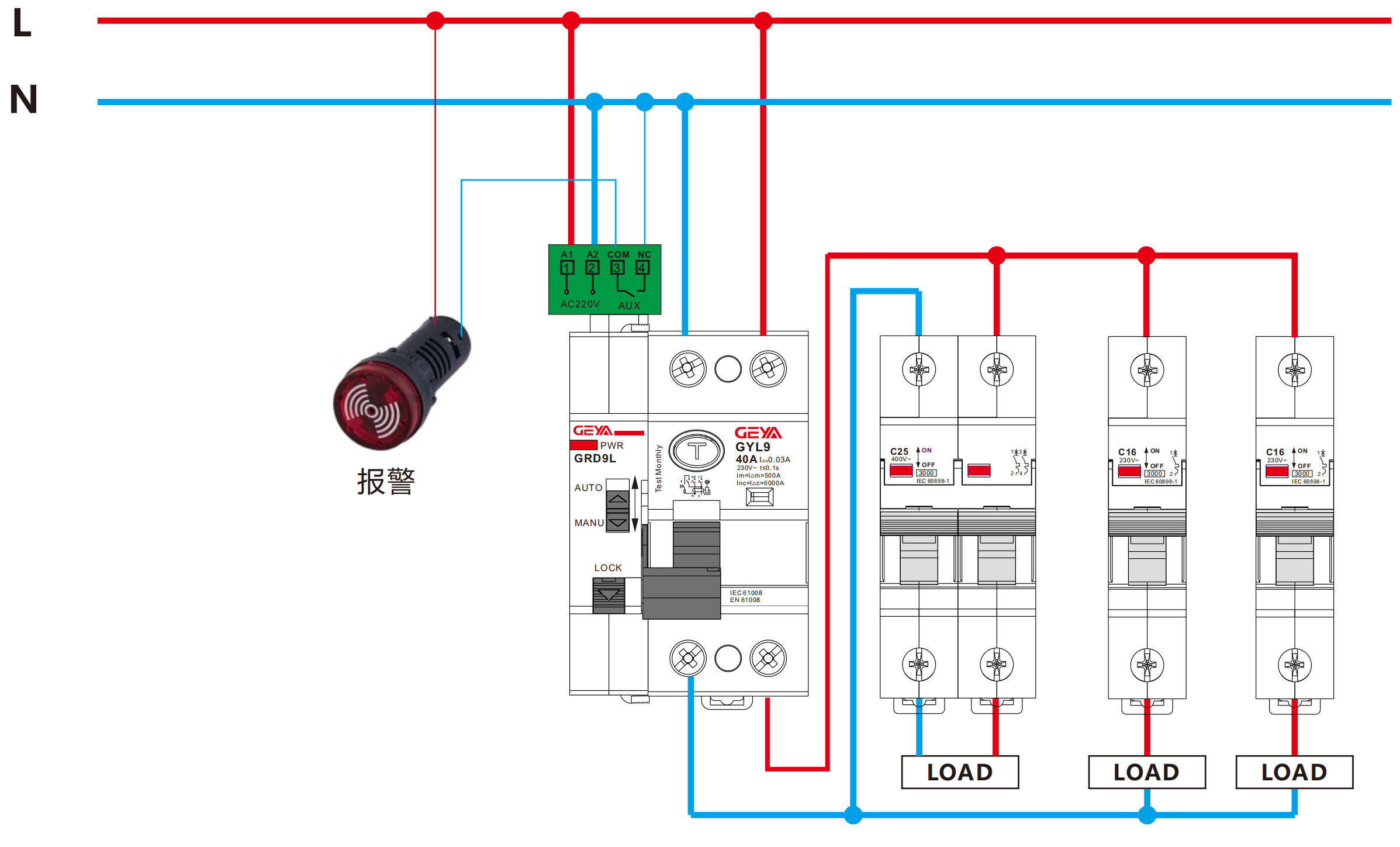

（二）接線示例

八、GRD9L-R型自動重合閘產品功能圖

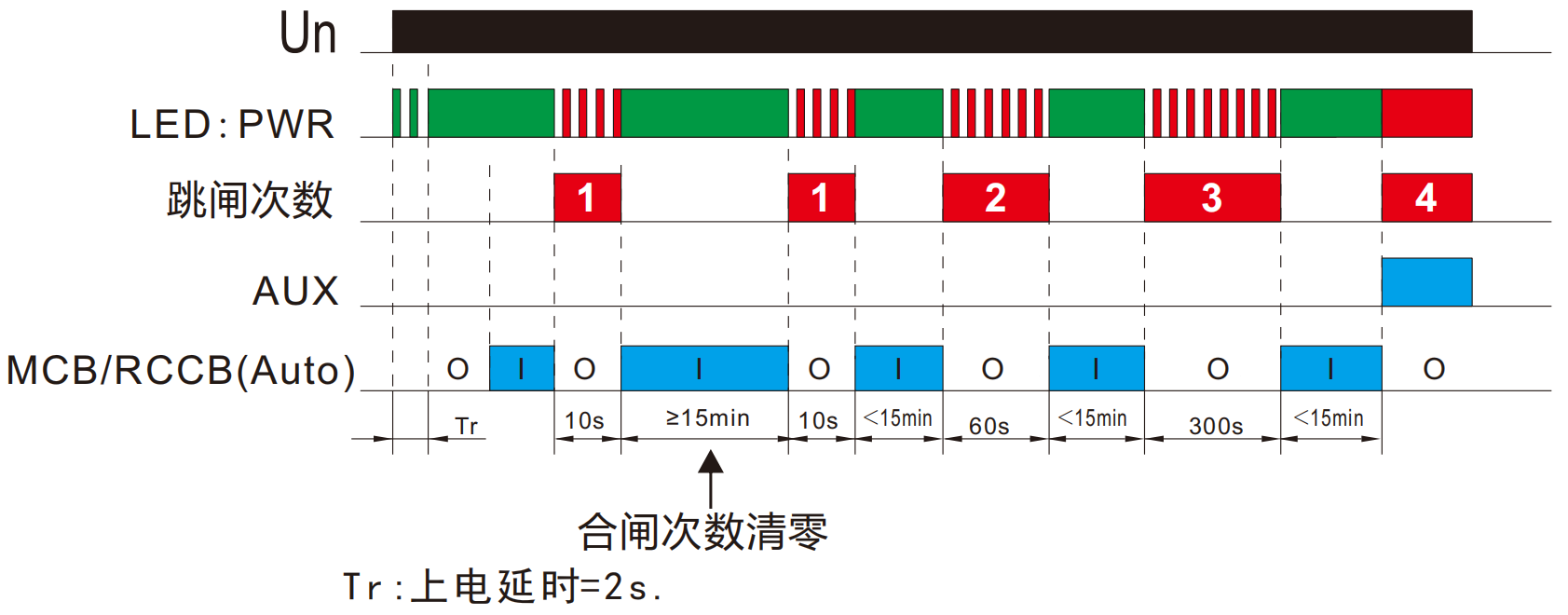

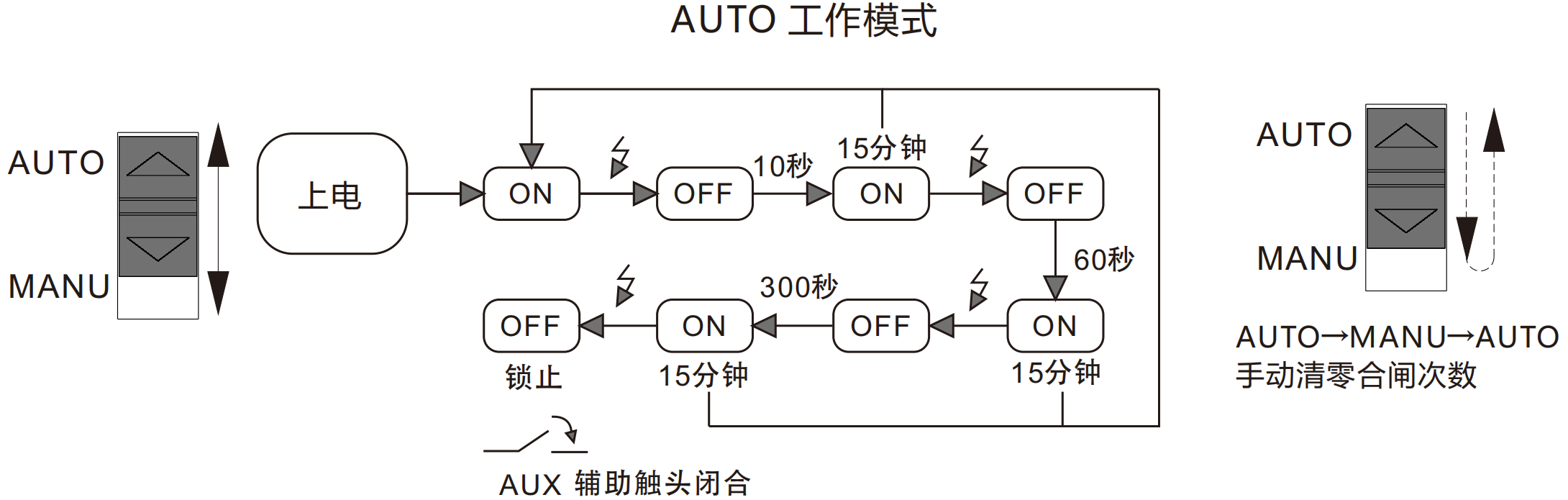

當MCB/RCCB發生故障跳閘時,會自動合閘,合閘邏輯見下圖所示：

注：

1、表示故障跳閘

2、如果合閘次數和延時時間需要定制，請與我公司聯系.
