一、為什么選擇GRD9S-F100系列物聯網小型智能斷路器？

GRD9S-F100系列物聯網小型智能斷路器兼顧材質可靠性、功能性與場景適配性，解決傳統斷路器監測不精準、操作不便、維護

繁瑣等痛點，既滿足工業、家居等多場景配電需求，又能通過智能化設計降低運維成本，保障用電安全，適配泛在電力物聯網建設

需求。

二、GRD9S-F100系列物聯網小型智能斷路器的優勢

1. 機構與材質優勢：

采用機械結構，分斷能力高、運行穩定；分合閘電機選用大扭矩直流電機，使用壽命長，可保障合閘可靠；外殼采用阻燃PA66

尼龍材質，抗寒耐熱，能有效降低火災風險。

2. 核心部件優勢：

脫扣線圈采用無氧銅漆包線，鐵芯為電工純鐵，可快速響應短路電流；動觸點為銀鎳合金、靜觸點為銀石墨，接觸穩定且抗電弧

侵蝕；接線板為紫銅鍍銀材質，導電穩定、耐腐蝕。

3. 監測精度優勢：

搭載集成化采樣模塊，搭配獨立高精度電流、溫度、漏電互感器，實現電流、電壓、功率、溫度等全維度精準監測，電壓電流檢

測精度達0.5級，電量精度達1.0級。

4. 智能化優勢：

采用高性能國產32位MCU，內置RT實時操作系統，響應迅速；支持APP遠程控制與本地控制，合閘、分閘響應延遲≤0.5秒，可

實現定時控制與場景聯動；具備OTA遠程升級功能，便于后續維護與優化。

5. 安全保護優勢：

采用電子脫扣與機械熱磁脫扣冗余設計，即便電子部分失效，仍能實現過載、短路保護；具備漏電遠程自檢、失復電保護等功

能，多級預警機制可通過多渠道推送報警信息，守護用電安全。

6. 通訊優勢：

標配RS485通訊，可靈活選擇WiFi、4G、Zigbee等多種通訊方式，支持多協議共存，網關接入能力強，適配不同場景的通訊需

求。

三、GRD9S-F100系列物聯網小型智能斷路器的特點

1. 檢修安全保障：

配備檢修安全鎖，檢修模式下禁止遠程及本地控制，有效保障檢修人員人身安全；同時具備故障原因、操作事件自動判斷與分析

功能，可顯示操作日志，方便檢修排查。

2. 電源與數據保護：

采用獨立電源設計，可防止系統整體癱瘓；主電路斷電后，能保障數據保存與上傳不丟失；零線斷電后，立即啟動斷電保護并上

傳斷零告警。

3. 模塊化與靈活性：

采用模塊化設計，可選擇性搭配，使用靈活；保護功能及閾值可遠程自定義設定，可靈活選擇功能關閉、報警和跳閘保護方式，

適配不同場景需求。

4. 全維度保護：

除基礎的過欠壓、過載、短路保護外，還具備超溫、過功率、缺相、錯相、負載不平衡、打火、斷零等多種保護功能，規避用電

隱患。

5. 便捷運維：

支持多種遠程升級模式，減少維護困擾；具備用電數據歷史記錄與導出功能，便于用電分析，可實現用電異常事件記錄查詢。

6. 節能與便捷控制：

具備定時開關功能，可實現設備定時啟停，助力節約用電；支持手動與遠程分合閘，操作便捷，適配不同操作場景。

四、GRD9S-F100系列物聯網小型智能斷路器的應用

1. 智能電表測量系統：

適配電表監測場景，可精準采集用電數據，實現用電數據可視化，助力用電精益管理，破解傳統電表監測不的難題。

2. 光伏并網場景：

可穩定接入光伏配電電路，實現光伏系統的安全保護與遠程監測，保障光伏并網運行穩定，適配新能源發電場景需求。

3. 工業控制領域：

適用于工業固定設備配電，可通過RS485通訊實現穩定數據傳輸，具備的保護功能，保障工業設備安全穩定運行。

4. 家居與辦公樓宇：

適配智能家居、辦公樓宇配電需求，可通過WiFi實現短距離高速控制，定時開關與遠程控制功能提升用電便捷性，保障家居與辦

公用電安全。

5. 公共服務領域：

可應用于學校、醫院、養老院、文物保護單位等場所，的安全保護功能可保障人員密集場所用電安全，適配公共服務場景的高安

全需求。

6. 戶外與場景：

適用于路燈控制系統、農業園林、加油站、油田、高鐵站等場景，其4G通訊版本可實現廣域覆蓋遠程監控，能適應戶外復雜環

境。

7. 成套設備配套：

可作為成套設備的核心配電部件，模塊化設計便于集成，的保護與監測功能提升成套設備的配電安全性與智能化水平。

五、GRD9S-F100系列物聯網小型智能斷路器型號說明

① 格亞高端重合閘

② 代號

③ 殼架等級

④ 無：RS485 通訊；W：WiFi+RS485 通訊；G：4G 通訊 + RS485 通訊；Z：Zigbee+RS485 通訊

⑤ 無：不帶漏電；L：帶漏電；N：帶零線電流監測；R：帶漏 + 帶零線電流監測

⑥ 數

⑦ 額定電流

⑧ ESP/TUYA 物聯網

六、GRD9S-F100系列物聯網小型智能斷路器主要功能

七、GRD9S-F100系列物聯網小型智能斷路器技術參數

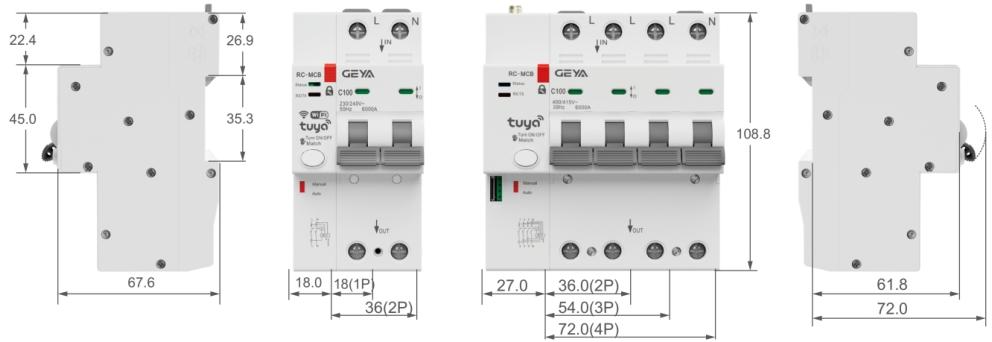

八、GRD9S-F100系列物聯網小型智能斷路器產品尺寸

九、GRD9S-F100系列物聯網小型智能斷路器產品選型

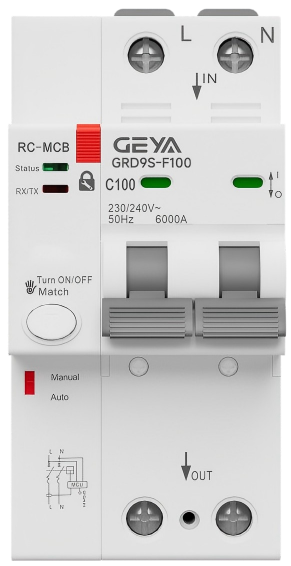

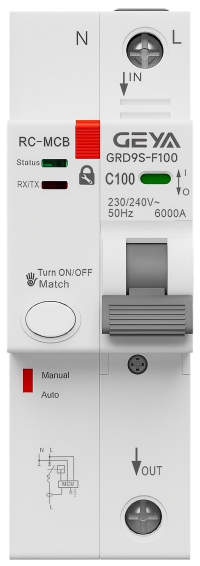

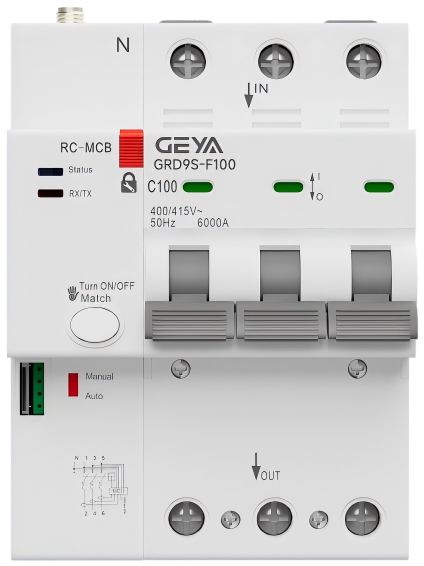

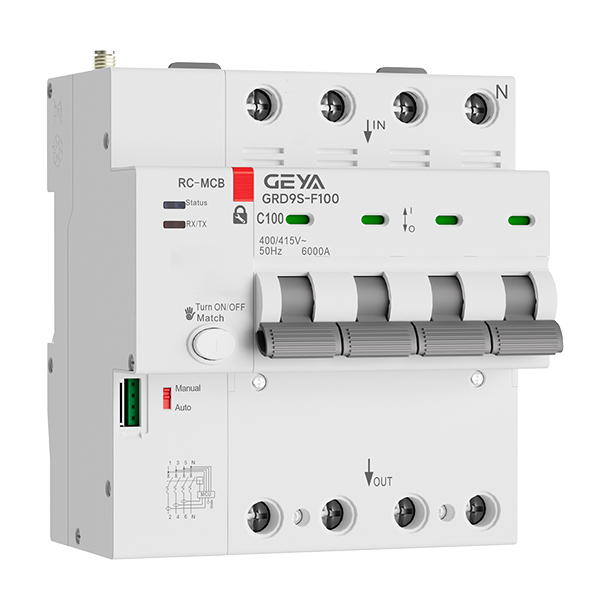

通訊方式：RS485

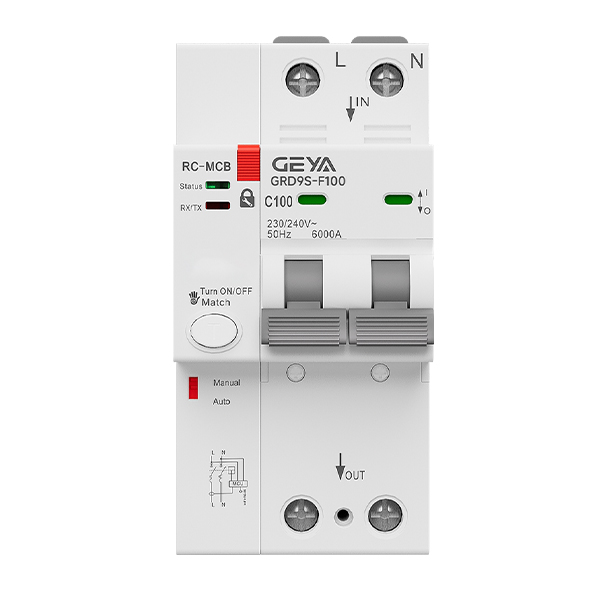

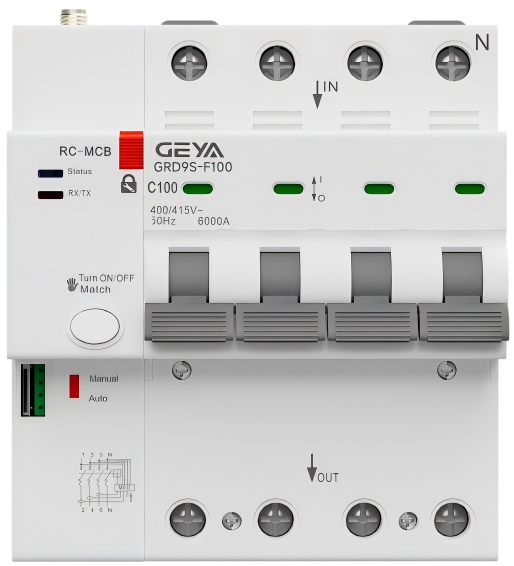

型號：GRD9S-F100

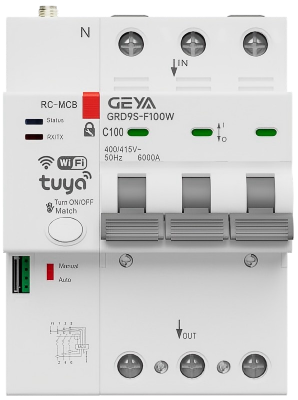

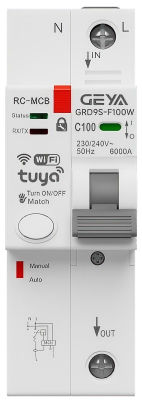

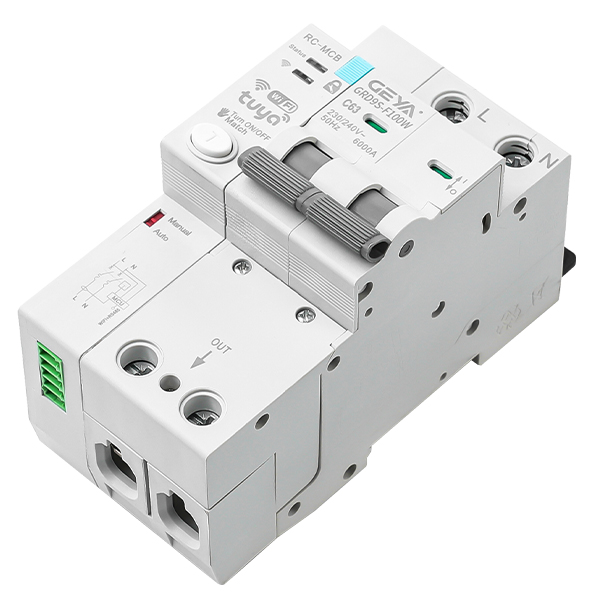

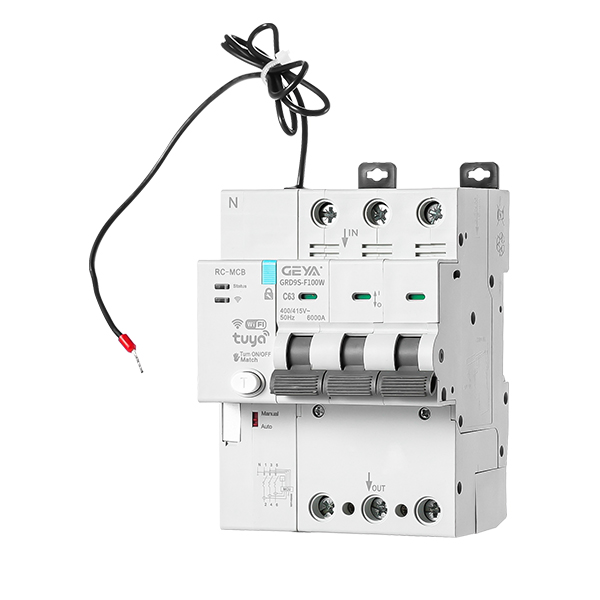

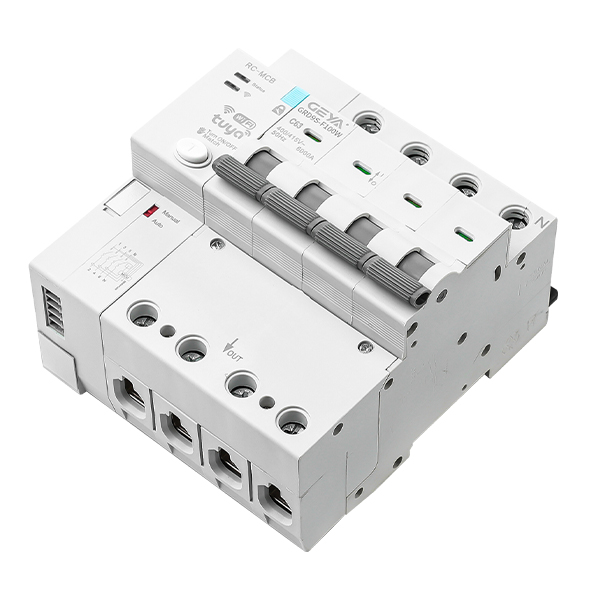

通訊方式：WIFI+RS485

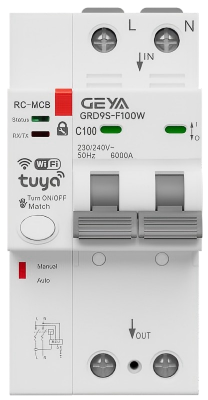

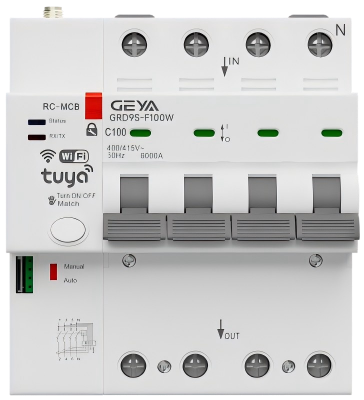

型號：GRD9S-F100W

注：

其他通訊方式，如：Zigbee、RJ45、Loora等通訊方式可以定制，具體外形按實際設計。

各通訊方式優劣勢：

RS-485:工業級有線通信，抗干擾強、傳輸遠(可達1200米)，適合固定設備間穩定數據傳輸，但需布線，擴展性差。

WiFi:無線通信，速率高、成本低,適合短距離、高速率場景(如智能家居)，但依賴網絡覆蓋，穩定性受環境影響。

4G:基于蜂窩網絡，覆蓋廣、支持移動設備，適合遠程監控和大數據回傳，但功耗較高，需流量成本

選型建議:工業固定設備選485，智能家居等短距高速選WiFi，遠程移動或廣域覆蓋選4G

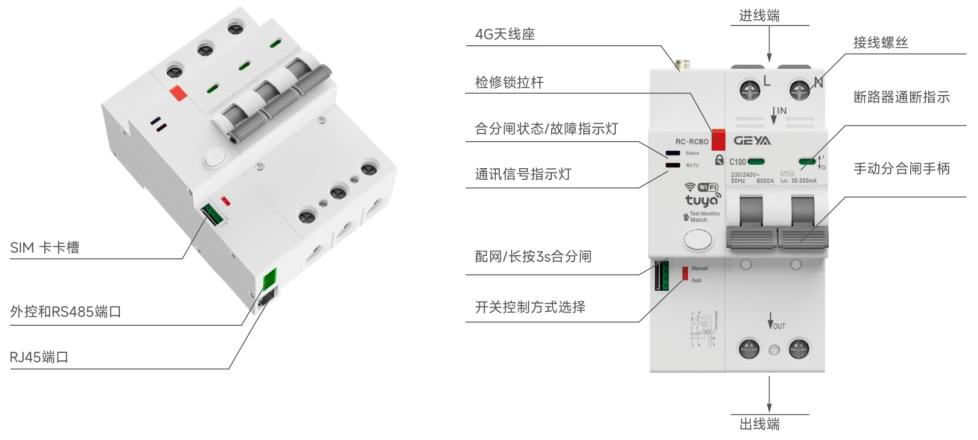

十、GRD9S-F100系列物聯網小型智能斷路器產品面板

十一、GRD9S-F100系列物聯網小型智能斷路器產品接線

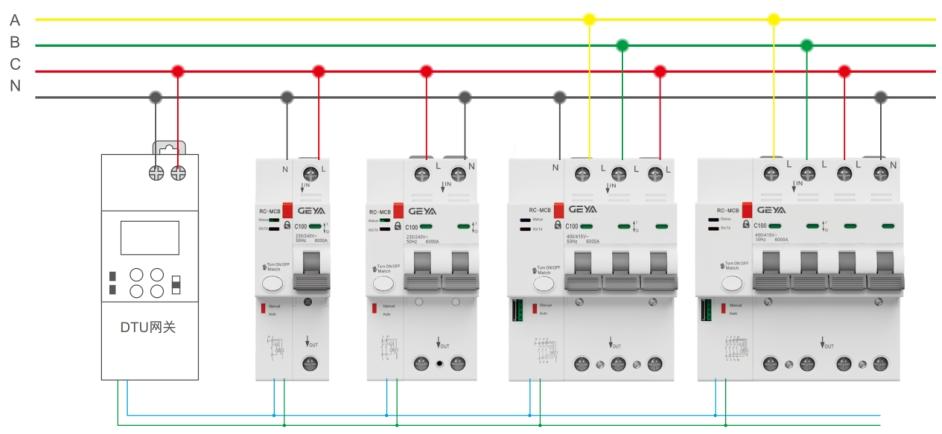

RS485接線圖

注：網關可配對24個子設備！

1.進入網關配網模式（主機模式）,子設備RX/TX指示燈藍燈常亮，進入配網狀態；

2.按子設備配網按鍵，進行配網；當前子設備配對成功，子設備RX/TX指示燈紅燈常亮；

3.依次配對子設備；

4.全部子設備配對完成后，按網關“菜單”按鍵確認，退出配網模式，配網完成；

5.APP掃碼添加設備

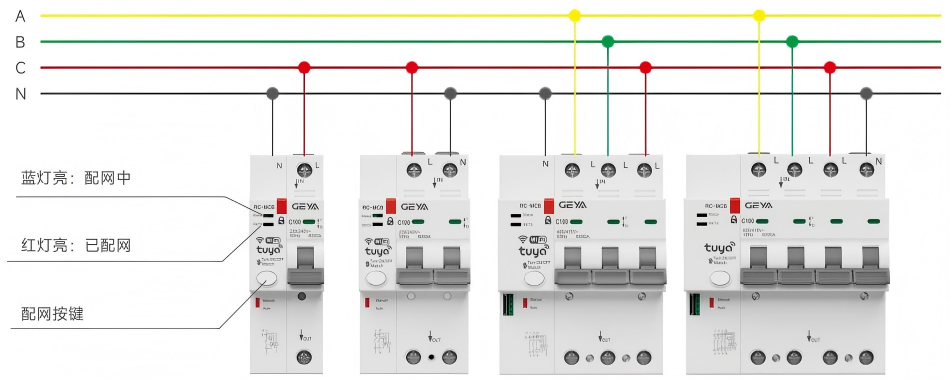

WIFI產品接線圖

注意：在同一路由器網絡下，連接設備好不要超過20臺，否則容易掉線！

1.長按配網按鍵3s,待設備RX/TX指示燈藍燈常亮，進入配網狀態；

2.打開手機藍牙后，打開手機APP搜索設備；搜索到當前設備配后，點擊連接；

3.連接成功后，設備RX/TX指示燈紅燈常亮，設備配網成功；

4.進入APP菜單，可對設備進行操作或查看設備參數；

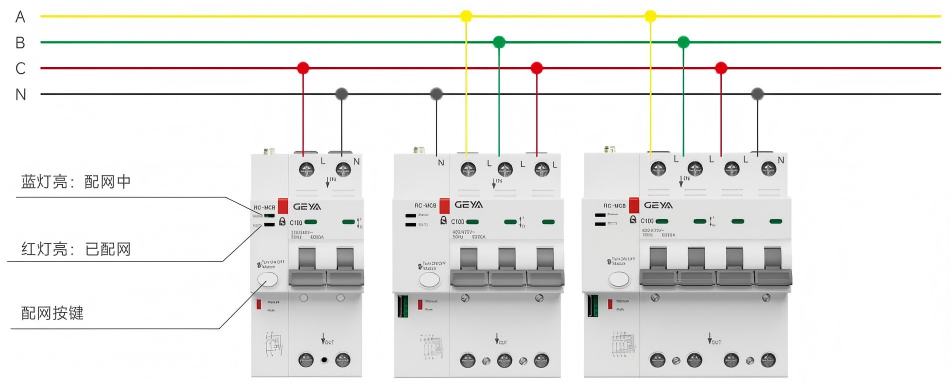

4G產品接線圖

1.打開手機APP掃碼設備上的二維碼，添加設備；

2.連接成功后，設備RX/TX指示燈紅燈常亮，設備連網成功；

3.進入APP菜單，可對設備進行操作或查看設備參數；
