一、為什么選擇GLC1系列交流接觸器-B級？

GLC1-B級交流接觸器精準適配中低端實用型控制需求，以高性價比為核心優勢，材質與生產工藝均符合行業規范，可搭配多種專用附件實現遠距離控制、電機頻繁啟動等核心功能。產品附件齊全、選型便捷，安裝與維護流程簡單，能高效滿足多數常規電氣控制場景及電磁起動器的組成需求。

1. 認證齊全，合規可靠：

嚴格符合IEC 60947-1、IEC 60947-4-1、GB/T 14048.1、GB/T 14048.4國內雙重標準，持有CCC、CE權威認證，契合電氣安全規范，可直接投入各類常規控制場景安全使用。

2. 適配性廣，規格齊全：

覆蓋9A、12A、18A至95A共10個全系列電流規格，線圈電壓支持AC 24V/36V/110V/220V/380V及DC 24V/110V/220V，其中220V、380V為工業及民用常用規格，可精準匹配不同控制回路需求，適配多數規格電氣控制柜安裝使用。

3. 材質達標，穩定性強：

外殼采用合格阻燃材質，通過專業灼熱絲測試，燒紅燙棒接觸遠離后，20秒內塑料粒子無滴落，阻燃性能達標；鐵芯尺寸精度均勻，機械壽命符合行業標準，運行過程穩定可靠，減少故障發生率。

4. 附件豐富，選型便捷：

可靈活搭配FG透明防塵蓋、F1頂輔助觸頭、FC1側輔助觸頭等多種專用附件，可根據需求組成電磁起動器，滿足遠距離控制、延時控制等多樣化場景擴展需求，選型靈活，適配各類電氣控制系統的搭建。

5. 環境適應性強：

防護等級達IP20，可有效防塵防異物侵入；工作環境溫度范圍覆蓋-40~+60℃，無降容海拔可達2000m，能穩定適應多數常規工業及民用環境，適配性廣泛。

二、GLC1系列交流接觸器-B級的特點

1. 外觀設計合理：

采用一體式蓋板及插芯封閉式設計，產品結構精致規整，灰色外殼辨識度高，適配各類電氣控制柜安裝，可有效節省柜內空間，兼顧使用實用性與外觀規整度。

2. 觸點性能穩定：

觸點含銀量符合標準要求，09-18規格接觸板采用鐵件材質，主觸點與輔助觸點配合精準，接通與分斷動作可靠，可穩定實現電路遠距離控制與頻繁通斷，符合行業標準規范。

3. 接線便捷：

支持軟線、硬線兩種接線方式，帶或不帶接線端子均可靈活適配，配備清晰的接線標識，安裝與接線操作簡便，緊固扭矩符合行業規范，可提升安裝效率。

4. 能耗合理：

交流控制電路起動與吸持功耗控制適中，熱損耗處于合理范圍，契合綠色節能使用需求，長期運行可有效減少電能浪費，適配工業自動化控制等長期運行場景。

5. 操作可靠：

操作頻率可達每小時3600次（環境溫度≤40℃），動作時間穩定，閉合與斷開響應及時，可高效滿足電機頻繁啟動、電路頻繁通斷的使用需求，適配工業自動化控制等高頻操作場景。

三、GLC1系列交流接觸器-B級的應用

1. 工業機械設備控制：

廣泛適用于中小型機床、風機、水泵等工業設備的電路接通與分斷，可穩定實現設備遠距離控制與頻繁啟動，適配工業自動化控制場景，是工業控制中的常用核心元件。

2. 民用電氣控制：

可用于樓宇照明、小型空調機組、配電箱等民用電氣場景，作為核心控制元件，精準保障電路正常通斷，適配民用電氣系統的日常運行需求。

3. 輔助控制回路：

可搭配熱繼電器、延時頭等專用附件，組成電磁起動器或延時控制回路，有效保護可能發生操作過負荷的電路，實現電機過載保護與遠距離控制雙重功能。

4. 常規電力控制場景：

適配電壓380V及以下的常規電力控制回路，可廣泛應用于工廠、商鋪、住宅等各類場所的電氣系統控制，適配電氣控制柜安裝，滿足日常電路通斷的核心需求。

5. 低海拔常規環境應用：

在海拔2000m及以下、污染等級3的環境中可穩定運行，無需額外調試，適配多數非惡劣環境的電氣控制需求，適用場景廣泛。

四、GLC1系列交流接觸器-B級的選型

GL

C

1

-

09

10

24V

Z

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企業代號

(2).交流接觸器

(3).設計序號

(4).額定電流：09A/12A/18A/25A/32A/40A/50A/65A/80A/95A

(5).觸頭型式：10:1NO；01:1NC；11:1NO1NC；003:主觸頭3NC(32A)

(6).線圈電壓：AC:24V/36V/110V/220V/380V；DC:24/110/220V

(7).直流操作

電動機功率Pe (AC3,380V)	額定工作電流	主觸頭		輔助觸頭		基本型號	重量
kW	A	常開	常閉	常開	常閉	基本型號	kg
4	9	3	一	1	一	GLC10910*	0.333
4	9	3	一	一	1	GLC10901*	0.335
5.5	12	3	一	1	一	GLC11210*	0.333
5.5	12	3	一	一	1	GLC11201*	0.335
7.5	18	3	一	1	一	GLC11810*	0.350
7.5	18	3	一	一	1	GLC11801*	0.352
11	25	3	一	1	一	GLC12510*	0.526
11	25	3	一	一	1	GLC12501*	0.529
15	32	3	一	1	一	GLC13210*	0.536
		3	一	一	1	GLC13201*	0.538
		一	3	1	一	GLC132003*	0.505
18.5	40	3	一	1	1	GLC14011*	1.337
22	50	3	一	1	1	GLC15011*	1.339
30	65	3	一	1	1	GLC16511*	1.340
37	80	3	一	1	1	GLC18011*	1.355
45	95	3	一	1	1	GLC19511*	1.355

五、GLC1系列交流接觸器-B級的主要參數

接觸器型號

GLC1

-09

GLC1

-12

GLC1

-18

GLC1

-25

GLC1

-32

GLC1

-40

GLC1

-50

GLC1

-65

GLC1

-80

GLC1

-95

額定工作

電流(le)

AC-3

A

9

12

18

25

32

40

50

65

80

95

AC-1

A

20

32

40

50

60

80

100

額定工作電壓(Ue)

380V

規格

3

額定工作

功率(Pe)

AC-3

220V

kW

2.2

3

4

5.5

7.5

11

15

18.5

22

25

380V

kW

4

5.5

7.5

11

15

18.5

22

30

37

45

660V

kW

5.5

7.5

10

15

18.5

30

33

37

45

內置輔助觸點模塊

接觸器內置1個常開或常閉觸點

接觸器內置1個常開和常閉觸點

適用手動-過載繼電

A

0.1-10

0.1-13

0.1-18

0.1-24

0.1-32

17-40

17-50

17-65

17-104

工作環境

額定絕緣電壓(Ui)

V

690

額定沖擊耐

受電壓(Uimp)

kV

6

污染等級

3

符合標準

IEC60947-1,60947-4-1,GB/T 14048.1,GB/T 14048.4

產品證書

CCC,CE

防護等級

IP20

環境溫度

存儲

℃

-60~-80

工作

℃

IP20

允許用

于在Us

下工作

℃

-40~+60

工作海拔

無降容

m

2000

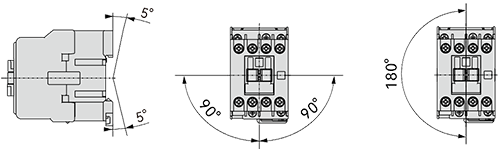

工作位置

安裝類別

為Ⅲ類

無降容

允許與正常垂直安裝面成5°


阻燃性能

符合GB/T

5169.11

標準

℃

外殼VO等級

主回路接線

軟線

1根導線

mm2

1.….4

1...4

1.5.…10

25..25

4..50

4...50

不帶接線端子

2根導線

mm2

1.….4

1...4

1.5.…6

1.5..6

25.…16

25..16

25.…16

4.….25

4..25

軟線

1根導線

mm2

1.….4

1..6

25..25

4...50

帶接線端子

2根導線

mm2

1.….2.5

1...2.5

1...4

25.…10

25..10

25.….10

4...16

4..16

硬線

1根導線

mm2

1.….4

1.5.…6

1.5...6

25..25

4...50

不帶接線端子

2根導線

mm2

1.….4

1.5.…6

1.5...6

25.…16

25..16

25.…16

4...25

4.…25

工具

十字螺絲刀

PH2

一

平口一字螺絲刀

?6

?8

緊固扭矩

N.m

1.2

1.7

5

9

控制電路連接

軟線不帶

接線端子

1根導線

mm2

1.….4

1…2.5

1.…4

2根導線

mm2

1.….4

1.…2.5

1.…4

軟線帶

接線端子

1根導線

mm2

1.….4

1.…2.5

1.…4

1.…2.5

1..2.5

1.…2.5

1…2.5

1.…2.5

2根導線

mm2

1.….2.5

1.…2.5

1..2.5

1.….2.5

1...2.5

1….2.5

硬線不帶

接線端子

1根導線

mm2

1.….4

1.…4

1.…2.5

1.….4

1.…4

.…4

1.…4

2根導線

mm2

1.….4

1.…2.5

1.….4

.…4

1.….4

工具

十字螺絲刀

PH2

Ph2

PH2

平口一字螺絲刀

?6

緊固扭矩

N.m

1.2

主觸點特性

額定工作

電流(le)

AC-3

A

9

12

18

25

32

40

50

65

80

95

AC-1

A

20

32

40

50

60

80

100

額定工作電壓(Ue)

V

380

頻率范圍

工作電流下

Hz

50

約定發熱電流

(Ith)

θ≤40℃

A

20

32

40

50

60

80

100

額定接通能力

(380V)

符合IEC60947

GB14048標準

10×le(AC-3使用類別);12×le(AC-4使用類別)

額定分斷能力

(380V)

符合IEC60947

GB14048標準

8×le(AC-3使用類別);10×le(AC-4使用類別)

短時耐受電流

10s

A

105

144

200

260

320

400

520

640

800

通過熔斷

器保護

沒有熱過

載繼電器

熔絲gG

1型

A

20

25

32

63

80

100

160

200

2型

A

10

20

25

63

80

100

125

160

電壽命(380V)

AC-3

萬次

110

90

65

AC-4

萬次

5

4

3

2.5

2

1.5

交流控制電路特性

額定控制

電路電壓

(Us)

50Hz

V

24、36、110、220、380

DC

V

24、110、220

額定控

制限額

吸合

V

85%~110%Us

釋放

V

AC 20%~70%Us;DC 10%~70%Us

平均功耗

50Hz起動

Cos?=0.75

VA

50~70

80~110

160~220

50Hz吸持

Cos?=0.3

VA

6~8.9

9~12

20~35

熱損耗

50Hz

W

3~4

6~10

動作時間

閉合“C”

ms

12~25

20~26

打開"O”

ms

5~20

6~15

機械壽命

萬次

1200

1000

900

650

操作頻率

每小時操作次數

(≤40℃)

3600

接觸器自帶輔助觸頭特性

觸頭規格

1個常開或1個常閉

1個常開和1個常閉

額定工作

電流(le)

AC-15

DC-13

A

AC:0.95/DC:0.15

額定工

作電壓

AC-15

DC-13

V

AC:380V/DC:220

約定發熱電流(Ith)

A

10

額定絕緣電壓(Ui)

V

690

額定沖擊耐

受電壓(Uimp)

kV

6

短路保護

A

10

額定接通能力

A

AC:140,DC:220

絕緣電阻

MΩ

>10

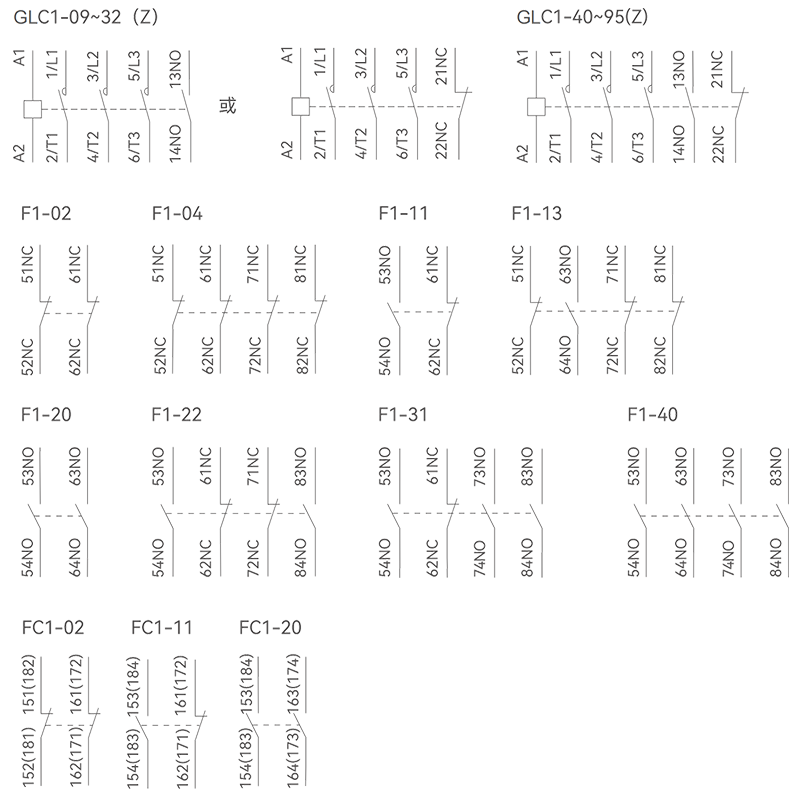

六、GLC1系列交流接觸器-B級的接線

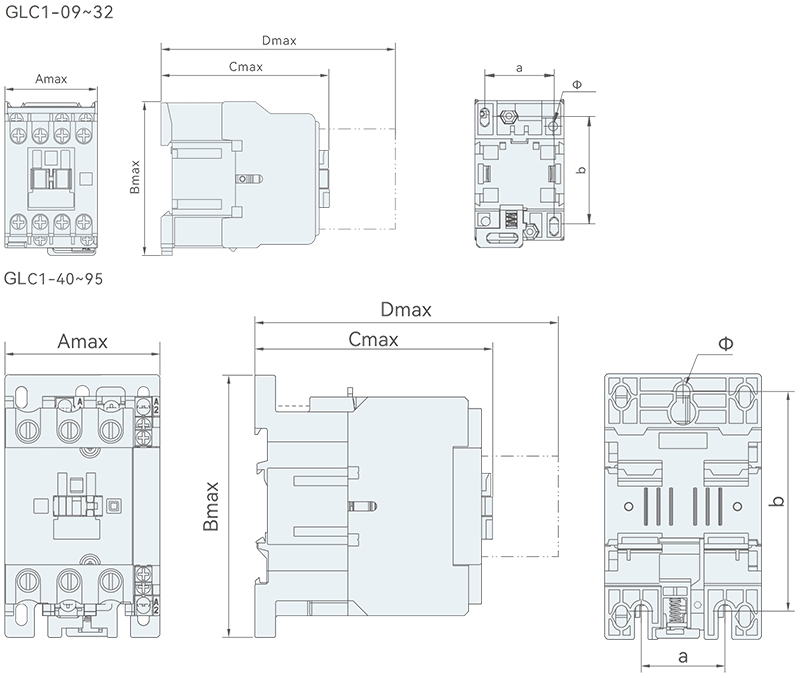

七、GLC1系列交流接觸器-B級的尺寸



產品型號規格	Amax	Bmax	Cmax	Dmax	a	b	Ф
GLC1-09、12	47	76	82	120.5	35±0.5	50±0.5/60±0.6
GLC1-09、12Z	47	76	116	154.5	35±0.5	50±0.5/60±0.6
GLC1-18	47	76	87	125.5	35±0.5	50±0.5/60±0.6
GLC1-18Z	47	76	122	160.5	35±0.5	50±0.5/60±0.6
GLC1-25	58	86	96	134.5	40±0.5	50±0.5/60±0.6
GLC1-25Z	58	86	131	169.5	40±0.5	50±0.5/60±0.6
GLC1-32	58	86	101	139.5	40±0.5	50±0.5/60±0.6
GLC1-32Z	58	86	138	176.5	40±0.5	50±0.5/60±0.6
GLC1-40、50、65	79	128	116	154.5	40±0.5	100±0.7/110±0.7
GLC1-40Z、50Z、65Z	79	128	172	210.5	40±0.5	100±0.7/110±0.7
GLC1-80、95	87	128	127	165.5	40±0.5	100±0.7/110±0.7
GLC1-80Z、95Z	87	128	183	221.5	40±0.5	100±0.7/110±0.7

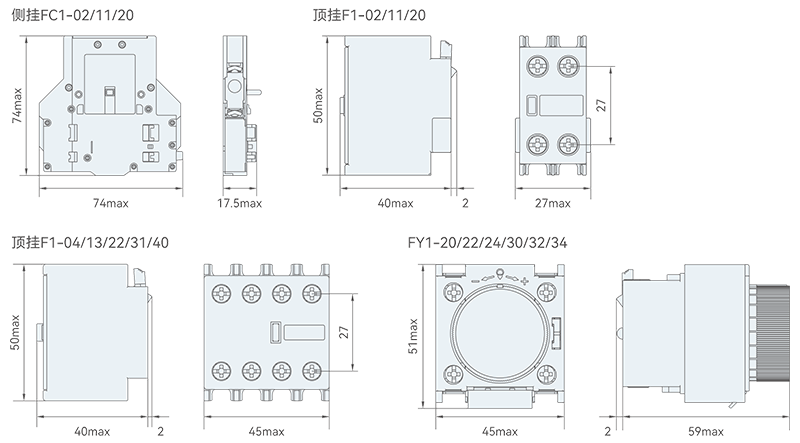

七、GLC1系列交流接觸器-B級的輔助觸頭

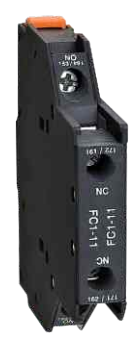

觸頭類型			FC1側掛捕助觸頭	F1頂掛捕助觸頭	Fv1空氣延時頭

附加
工作環境
額定絕緣電壓(Ui)		V	690
額定沖擊耐受電壓(Uimp)		kv	6
符合標準			IEC 60947-5-1,GB/T 14048.5
產品證書			CCC
防護等級			IP20
環境溫度	存儲	℃	-60~-80
	工作	℃	-5~+40
	允許用于在 Us下工作	℃	-40~+60
工作海拔	無降容	m	2000
配線	十字螺絲刀PH2	mm2	低：1x1 低：2x2.5
	?6軟線或硬線帶或不帶接線端	mm2	低：1×1 低：2x2.5
觸頭規格
額定工作電流(le)	AC-15/DC-13	A	AC:0.95*DC:0.15
額定工作電壓	AC-15/DC-13	V	AC:380V/DC:220
約定發熱電流(Ith)		A	10
額定絕緣電壓(Ui)	符合IEC60947 GB14048標準	V	690
額定沖擊耐受電壓(Uimp)	符合IEC60947 GB14048標準	kV	6
短路保護	gG熔絲	A	10
額定接通能力	符合IEC60947 GB14048標準	A	AC:140,DC:220
絕緣電阻		M	>10
